Uppsetningarleiðbeiningar fyrir vírlykkja fyrir forsteypta steypu

Rangt bil, laus festing, skemmd hlífðarlímband eða steypa sem fer inn í holuna getur gert það að verkum að erfitt er að opna og stilla vírlykkjur við uppsetningu spjaldanna. Fyrir forsteyptar steypuverksmiðjur byrjar áreiðanleg uppsetning með því að velja réttan lykkjukassa, skoða framleiðsluteikningar og staðsetja hverja einingu nákvæmlega á mótuninni. Þessi handbók útskýrir allt ferlið, þar á meðal verksmiðjuuppsetningu, for-skoðun á hellu, athugun á mótun og-tengingu á staðnum, sem hjálpar þér að draga úr uppsetningarvillum og bæta áreiðanleika forsteyptra veggsamskeyta.

Hvað er Wire Loop Box?

Vírlykkjabox er innsteyptur-íhluti sem notaður er til að tengja forsteyptar steyptar veggplötur við önnur veggplötur eða steyptar súlur.

Það samanstendur venjulega af galvaniseruðu stálkassa, sveigjanlegri vírlykkju, þjöppunarhylki og hlífðarhlíf. Við forsteypta framleiðslu er stálkassinn festur við hliðarmótunina á meðan vírlykkjan er enn brotin inni í holunni.

Eftir að forsteyptu plöturnar eru settar upp eru lykkjurnar opnaðar í lóðrétta samskeytin. Styrktarstöng er sett í gegnum lykkjurnar sem skarast og samskeytin fyllt með tilgreindri fúgu.

Vírlykkjakassarnir, styrkingin og hertu fúgan vinna saman sem fullkomið tengikerfi.

Hvar eru vírlykkjakassar notaðir?

Þú getur notaðvírlykkja kassaí lóðréttum samskeytum þar sem forsteyptir steyptir þættir þurfa áreiðanlega vélrænni tengingu. Algeng forrit eru meðal annars vegg-til-veggsamskeyti, vegg-til-súlutengingar, innri milliveggir og ytri forsteyptar veggplötur.

Þau eru sérstaklega gagnleg þegar þú þarft tengingu sem hægt er að útbúa í verksmiðjunni og klára fljótt á staðnum. Kassarnir eru steyptir inn í spjaldbrúnina á meðan vírlykkjurnar eru verndaðar meðan á flutningi stendur. Eftir uppsetningu opnar þú lykkjurnar, setur tilgreinda lóðrétta styrktarstöngina inn og fúgar samskeytin.

Þú ættir að velja kassagerð, lykkjulengd og bil í samræmi við samþykkta tengihönnun, spjaldþykkt, samskeytibreidd og nauðsynlegan álagsflutning. Ekki velja vöruna eingöngu eftir kassastærð eða útliti.

Hvað ættir þú að athuga fyrir uppsetningu?

Áður en þú setur upp vírlykkjakassa ættir þú að staðfesta tengingarkröfur og vöruupplýsingar til að forðast staðsetningarvillur eða staðsetningarvandamál.

Tegund kassa og stærð

Athugaðu hvort verkefnið krefst eins eðatvöfaldur víra lykkja kassi. Staðfestu stærð stálkassa og þvermál víra.

Lykkjulengd

Gakktu úr skugga um að lykkjuútskotið passi við hönnuð samskeyti og tengingarupplýsingar.

Uppsetningarbil

Fylgdu samþykktri teikningu fyrir lóðrétt bil og kantfjarlægðir. Ekki afrita víddir úr öðru verkefni.

Uppsetningarstefna

Staðfestu að sérhver kassaop snúi að framtíðarplötusamskeyti og samræmist aðliggjandi forsteyptu einingunni.

Úthreinsun styrkingar

Gakktu úr skugga um að innfellda vírstrengurinn trufli ekki styrkingu, lyftifestingar eða önnur innlegg.

Ástand vöru

Skoðaðu kassann, vírreipi, þjöppunarhylki og hlífðarband með tilliti til aflögunar, skemmda eða tæringar áður en þú steyptir.

Hvernig á að setja upp Wire Loop Boxes í forsteyptu verksmiðjunni

Stöðugt uppsetningarferli hjálpar þér að draga úr staðsetningarvillum, bæta framleiðsluhagkvæmni og tryggja að vírlykkjakassarnir séu tilbúnir fyrir áreiðanlegar forsteyptar veggtengingar eftir steypu.

Skoðaðu vírlykkjana

Fyrir uppsetningu skaltu athuga hvern vírlykkjakassa til að ganga úr skugga um að hann passi við framleiðsluteikningu þína. Skoðaðu stálkassann, vírreipi, þjöppunarhylki og hlífðarband fyrir skemmdir, aflögun eða tæringu. Staðfestu að lykkjulengdin og kassagerðin séu réttar áður en varan er færð í mótið. Það er miklu auðveldara að skipta um rangan íhlut fyrir steypu en að gera við forsteypta plötu.

Merktu við uppsetningarstöður

Notaðu samþykkta framleiðsluteikningu til að merkja hvern uppsetningarpunkt á hliðarmótunum. Mældu frá einum föstum viðmiðunarpunkti, eins og botni spjaldsins, í stað þess að mæla frá einum kassa til annars. Þessi aðferð hjálpar þér að viðhalda nákvæmu bili og dregur úr uppsöfnuðum mæliskekkjum við lotuframleiðslu.

Notaðu endurnýtanlega staðsetningarræmu

Ef þú framleiðir sömu veggplöturnar ítrekað skaltu íhuga að nota margnota krossviður eða staðsetningarræmu úr stáli. Staðsetningarræma gerir þér kleift að setja marga vírlykkjakassa á fljótlegan hátt á meðan bilinu er stöðugt. Það getur dregið úr mælitíma, bætt endurtekningarhæfni og einfaldað gæðaskoðanir. Staðfestu alltaf staðsetningarræmuna gegn nýjustu framleiðsluteikningunni fyrir hverja framleiðslukeyrslu.

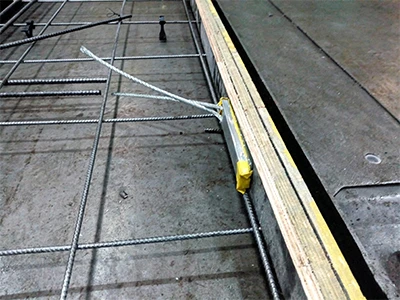

Festu kassana við formgerðina

Festu hvern vírlykkjakassa þétt við mótunina með því að nota for-gata festingargötin og viðeigandi festingar fyrir mótkerfið þitt. Eftir uppsetningu, athugaðu hvort kassinn hreyfist ekki eða snúist þegar ýtt er á hann með höndunum. Örugglega fastur kassi er ólíklegri til að breytast við styrkingarsetningu, steypuúthellingu eða titring.

Athugaðu stöðu vírreipsins

Staðfestu að innfellda vírreipið fylgi tilskildri stefnu og hafi næga fjarlægð frá styrkingu, lyftifestingum og öðrum innfelldum hlutum. Vírreipið ætti að vera beint án krappra beygja eða snúninga. Ef truflanir eiga sér stað skaltu skoða styrkingarskipulagið frekar en að breyta vírreipinu.

Lokaðu kassaopinu

Skoðaðu hlífðarbandið eða hlífina áður en þú hellir steypu. Það ætti að loka opnuninni alveg og halda vírlykkjunni samanbrotinni inni í kassanum. Skemmd hlíf getur hleypt steypuþurrku inn í holuna, sem gerir það að verkum að það er erfitt að opna lykkjuna eftir mótun.

Ljúktu við for-helluskoðun

Áður en steypa er steypt skal framkvæma lokaskoðun á hverjum uppsettum vírlykkjakassa. Athugaðu gerð, magn, staðsetningu, bil, uppsetningarstefnu og festingarástand. Þú ættir einnig að staðfesta að hlífðarhlífarnar séu heilar og að það sé nægilegt bil í kringum innfellda vírreipið. Skráning þessara athugana hjálpar til við að bæta framleiðslusamkvæmni og rekjanleika.

Helltu og þjappaðu steypuna

Hellið steypu varlega í kringum innfelldu vírlykkjakassana og þjappið það jafnt saman. Forðist að slá beint á stálkassann með steypuslöngunni eða titrinum, þar sem óhófleg högg geta hreyft kassann eða skemmt hlífðarhlífina. Rétt þjöppun tryggir að festingarsvæðið sé að fullu studd á meðan kassanum er haldið réttum stað.

Skoðaðu kassana eftir að hafa verið tekin úr mold

Eftir að spjaldið hefur náð tilskildum styrkleika úr mótun, fjarlægðu mótunina og skoðaðu hvern vírlykkjakassa. Athugaðu hvort staðsetningin sé rétt, hreinsið innilokunarop, steypuleka, skemmda stálkassa eða sprungur í kringum spjaldbrúnina. Látið vírlykkjurnar vera brotnar inni í kassanum meðan á geymslu og flutningi stendur til að verja þær fyrir skemmdum fyrir slysni þar til þær eru settar upp á staðnum.

Hvernig er vírlykkjatengingunni lokið á staðnum?

Eftir að forsteyptu þættirnir hafa verið afhentir og komið fyrir er hlífðarbandið fjarlægt og vírlykkjurnar eru opnaðar í lóðrétta samskeytin. Lykkjur frá aðliggjandi veggplötum ættu að samræmast og skarast samkvæmt samþykktri tengiteikningu.

Tilgreindum lóðréttum styrktarstöngum er síðan stungið í gegnum lykkjurnar og samskeytin lokuð og fyllt með viðeigandi fúgu. Fúgan ætti að flæða um vírlykkjur, styrkingu og kassainnskot til að mynda fullkomna tengingu.

Fyrir forsteypta verksmiðjuna eru nákvæm kassabil, uppsetningarhæð, lykkjustefna og vörpun sérstaklega mikilvæg. Villur sem gerðar eru við steypu geta gert það að verkum að erfitt er að stilla lykkjurnar saman þegar spjöldin ná á staðinn. Endanlegt styrkingarfyrirkomulag, samskeyti breidd og fúgunaraðferð ætti alltaf að fylgja samþykktri verkhönnun.

Algeng vandamál með uppsetningu vírlykkja

Þú getur komið í veg fyrir bilanir í flestum vírlykkjakassa með því að athuga staðsetningu, festingu, þéttingu og styrkingarúthreinsun fyrir steypusteypu.

Rangt bil

Ef þú setur upp kassa á röngu bili gæti verið að lykkjurnar passi ekki við samþykkta tengihönnun. Fylgdu alltaf nýjustu framleiðsluteikningunni.

Laus festing

Laus kassi getur hreyft sig við hella eða titring. Gakktu úr skugga um að hver kassi sitji þétt við mótunina.

Röng uppsetningarstefna

Kassaopið verður að snúa að framtíðarsamskeyti. Snúinn kassi getur gert lykkjuna erfiða eða ómögulega í notkun.

Skemmd hlífðarband

Rifin eða laus borði getur hleypt steypuþurrku inn í holuna.

Styrkingartruflun

Gakktu úr skugga um að víra reipið rekast ekki við styrkingu, lyftifestingum eða öðrum innleggjum.

Steinsteypaleki inn í kassann

Þétlaðu eyður á milli kassans og formformsins til að halda holunni hreinni.

Opnun lykkja fyrir flutning

Haltu lykkjunum samanbrotnum meðan á geymslu og flutningi stendur til að forðast beygju- eða höggskemmdir.

Þvingar misjafnar lykkjur

Ekki þvinga stöngina í gegnum misjafnar lykkjur. Athugaðu staðsetningu spjaldsins og uppsetningu kassans fyrst.

Niðurstaða

Áreiðanleg uppsetning vírlykkja fer eftir nákvæmri staðsetningu, öruggri festingu á formum, skilvirkri þéttingu og stöðugri skoðun. Stöðluð uppsetningarverkfæri og for-athugun á hellu geta hjálpað forsteyptum verksmiðjum að draga úr villum og bæta skilvirkni lotuframleiðslu.

Sendu nauðsynlega kassagerð, lykkjulengd, magn og teikningar til að athuga tiltækar upplýsingar og afhendingarvalkosti.
